晶體諧振器的工作原理

什么是石英

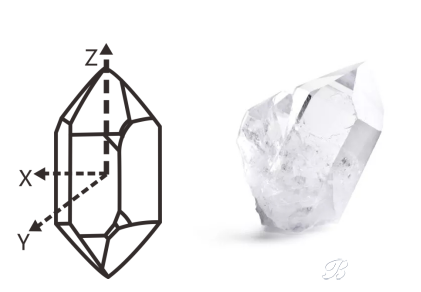

石英的化學成分為SiO2，晶體屬六方晶系的氧化物礦物，即低溫石英（a-石英），是石英族礦物中分布最廣的一個礦物種。廣義的石英還包括高溫石英（b-石英）。受壓或受熱能產生壓電效應。

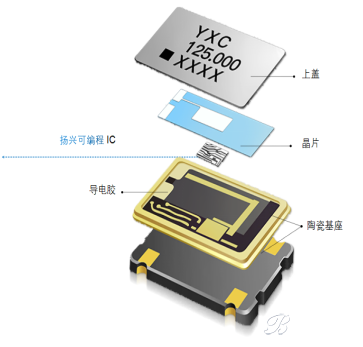

石英晶體振蕩器是利用石英晶體的壓電效應制成的一種諧振器件，它的基本構成大致是：從一塊石英晶體上按一定方位角切下薄片（常用晶片切型分為兩種 : AT切 和 BT切），在它的兩個對應面上鍍銀作為電極，在每個電極上各焊一根引線接到管腳上，再加上封裝外殼就構成了石英晶體諧振器，簡稱為石英晶體或晶體、晶振。其產品一般用金屬外殼封裝，也有用玻璃殼、陶瓷或塑料封裝的。

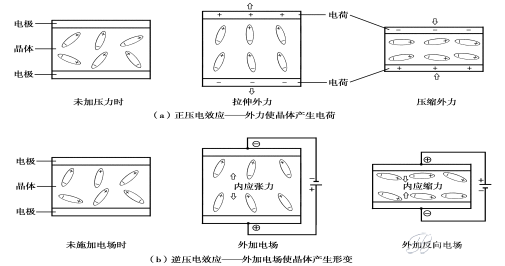

壓電效應：若在石英晶體的兩個電極上加上一電場，晶片就會產生機械變形。反之，若在晶片的兩側施加機械壓力，則在晶片相應的方向上將產生電場，這種物理現象稱為壓電效應。

如果在晶片的兩極上加交變電壓，晶片就會產生機械振動，同時晶片的機械振動又會產生交變電場。

在一般情況下，晶片機械振動的振幅和交變電場的振幅非常微小，但當外加交變電壓的頻率為某一特定值時，振幅明顯加大，比其他頻率下的振幅大得多，這種現象稱為壓電諧振，它與LC回路的諧振現象十分相似。它的諧振頻率與晶片的切割方式、幾何形狀、尺寸等有關。

當晶體不振動時，可把它看成一個平板電容稱為靜電電容C，它的大小與晶片的幾何尺寸、電極面積有關，一般約幾個皮法到幾十皮法。當晶體振蕩時，機械振動的慣性則可用電感L來等效。
